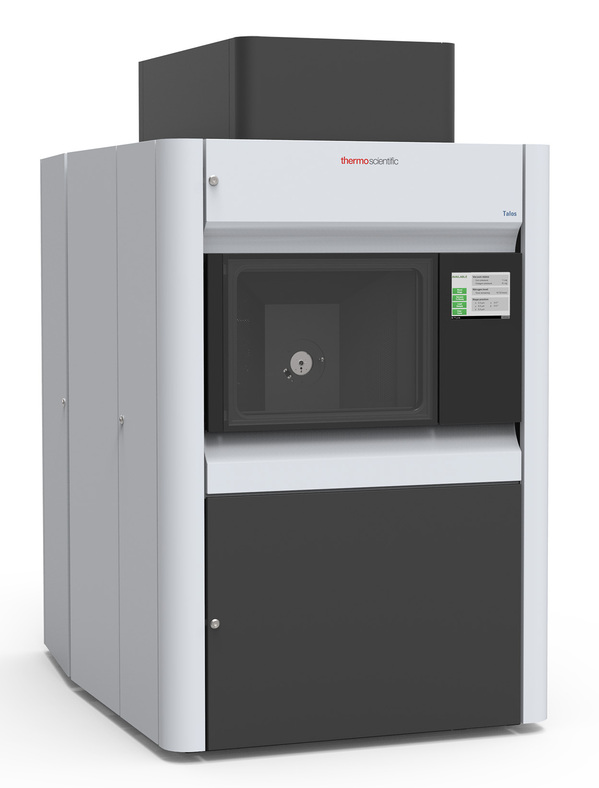

赛默飞Talos F200S型透射电子显微镜

一、仪器配置

配备先进的场发射电子枪，其发射的电子束具有高亮度、高相干性，能提供优质的成像电子源。采用恒功率X-twin物镜，保障了高分辨率与高对比度成像。CETA 16M像素CMOS 相机作为快速探测器，在512×512分辨率时每秒可达25帧，拥有大视场与高读取速度，利于图像捕捉。两台柱内 Thermo Scientific SDD Super-X检测器用于EDS分析，可精确进行元素定量，揭示纳米级成分细节。高精度样品台具备出色的移动和倾斜功能，如标准样品杆 Z 轴移动范围合理，双倾样品杆倾斜角度满足需求，方便样品调整。此外，其自动光圈系统与先进控制系统配合，支持全遥控操作，易于使用。

二、主要特点

l高分辨率成像：无论是透射电镜（TEM）模式还是扫描透射电镜（STEM）模式，都具有出色的分辨率。TEM 信息分辨率可达 0.12nm，STEM 的分辨率可低至 0.16nm，能够清晰地观察到样品的微观结构，如晶体的晶格条纹、原子排列等。

l多信号检测：可以同时检测多种信号，如二次电子、背散射电子、透射电子等，结合快速 EDS 分析，能够为高质量图像提供更好的对比度，并且实现对样品的形貌、结构和成分的综合分析。

l易用性强：采用Thermo Scientific Velox软件，界面直观，操作简单，可快速轻松地采集和分析多模态数据。无论是经验丰富的操作员还是初学者，都能快速上手并高效地获取数据。

l稳定性高：具有超稳定的平台，包括恒功率物镜、可靠的系统外壳等设计，能够缓和气压波、气流和 TEM 室中细微温度变化的影响，降低环境敏感性，保证仪器长时间稳定运行。

l原位分析功能：支持多种原位实验，可添加特定应用的原位样品架，用于动态实验，能够实时观察样品在不同条件下（如温度、压力、电场等）的结构和性能变化，为研究材料的动态过程提供有力手段。

三、仪器应用领域

l材料科学：用于金属材料、无机非金属材料（如陶瓷、玻璃等）、高分子材料以及复合材料的研究。可以分析材料的微观结构、晶体缺陷、相组成、晶粒尺寸和取向等，为材料的性能优化、制备工艺改进提供依据。

l生命科学：在生物学和医学领域，可用于观察细胞、组织、病毒、细菌等生物样品的超微结构，研究生物大分子的结构和功能，以及疾病的发病机制等。

l化学领域：助力化学物质的结构分析、催化剂的表征、化学反应过程的研究等，对于理解化学反应的机理和催化剂的性能具有重要意义。

l地质学：可用于矿物学研究，鉴定矿物的种类、分析矿物的晶体结构和化学成分，以及研究岩石的微观结构和地质演化过程。

四、测试项目

l微观形貌观察：对各种材料的表面和内部微观形貌进行高分辨率成像，观察样品的颗粒大小、形状、分布等特征。

l晶体结构分析：通过选区电子衍射（SAED）技术，观察样品的晶体结构和取向关系，进行晶体学分析，确定晶体的类型、晶格参数等。

l元素成分分析：利用 EDS 能谱分析，快速、准确地测定样品中元素的种类和含量，实现纳米尺度的成分分析。

原位动态观测：实时监测样品在不同实验条件下的结构和性能变化，如材料的相变、化学反应过程、生物样品的生理活动等。
